누수탐지

누수 탐지

누수탐지의 중요성

누수탐지는 누수의 원인을 정확하게 파악하고, 누수 지점을 빠르게 찾는 데 도움을 주는 중요한 작업입니다. 누수탐지를 통해 누수의 원인을 파악하면 적절한 보수 방법을 선택하고, 불필요한 공사를 줄일 수 있습니다. 또한, 누수 지점을 정확하게 찾으면 최소한의 공사로 누수를 해결할 수 있어 비용을 절감할 수 있습니다.

누수탐지의 중요성은 다음과 같이 정리할 수 있습니다.

• 누수의 원인을 정확하게 파악하여 적절한 보수 방법을 선택할 수 있습니다.
• 누수 지점을 정확하게 찾아 최소한의 공사로 누수를 해결할 수 있습니다. 고물가 시대에 누수탐지가 정확히 해야 굴착기 비용, 인건비가 줄일 수 있습니다.
• 누수로 인한 피해를 최소화할 수 있습니다.

누수가 발생했을 때는 다음과 같은 증상이 나타날 수 있습니다.

• 천장이나 벽에서 물이 샌다.
• 바닥이나 벽이 습하다.
• 곰팡이가 생긴다.
• 냄새가 난다.
• 수도 요금이 비싸진다.

위와 같은 증상이 나타난다면 누수탐지를 통해 원인을 파악하고 적절한 조치를 취하는 것이 좋습니다.

상수도 누수

누구나 가능한 셀프 확인법(누수 전문가가 누수 탐지전에 실시하는 누수 확인법)

누수인지 여부의 확인

수도 계량기를 이용한 수도 누수 확인방법은 누수 전문가가 누수 탐지전에 실시하는 누수 확인법 이기도 합니다.

가정 내 또는 영업장에서 사용하는 모든 수도꼭지와 각종 급수 밸브를 잠급니다.

• 가정집의 경우, 정수기를 사용하시는데 정수기로 물이 들어가는 급수 밸브를 잠그셔야 하고 화장실 변기 밑에 급수 벨브도 잠그셔야 합니다.

수도계량기를 확인합니다.

( 사진 출처 : 김포시 누수민원 – 맑은물사업소 )

해당 이미지와 같이 사용하는 모든 수도꼭지를 잠근 상태에서 5분이상을 기다립니다. 5분이상이 지난후 계량기를 열어줍니다.(5분을 기다리는 누수가 있다면 그만큼 비어졌기때문에 계량기를 열었을때 별모양(별침)이 돌아가게 됩니다. 누수가 소량인 경우, 5분을 기다릴 것이 10 분, 15분이 되기도 합니다. 계량기내에 위치한 별모양(별침)이 계속 회전할 경우에는 상수도가 누수되고 있는 경우입니다. (별모양의 바람개비는 제작회사에 따라 위치가 다를 수 있습니다.)

• 별모양이 회전하면(누수가 되고 있다면) 먼저 옥상 물탱크의 볼탑(물탱크에 물이 필요한 만큼 차면 급수를 멈추게 하는 볼 모양의 플라스틱)이나 화장실 변기용 물탱크 속 볼탑 등에서의 고장여부를 확인하여 보수해야 합니다.

수도계량기 이전 수도관이 누수 될 경우에는 맑은물사업소에 신고해 주십시오.

계량기부터 집 안쪽으로 또는 집안의 배관에서 누수 될 경우에는 설비 업체에 맡겨 직접 수리하여야 합니다.

냉수배관의 누수인지, 온수 배관의 누수인지 확인

누수가 있는지 확인하였다면 다음으로 확인할 것은 냉수에 누수가 있는지 온수에 누수가 있는지 확인하는 것입니다.

온수배관의 누수는 보일러에서 나와 보일러로 다시 들어가는 배관이므로 비교적 쉽게 확인할 수 있습니다. 가스누수탐지와 청음탐지를 이용하면 비교적 적은 공간이므로 상대적으로 쉽게 확인할 수 있습니다. 그러나 냉수 배관의 경우, 검침기에서 보일러 냉수로 들어가는 관부터 시작학여 온수를 사용하지 않는 건물 외부의 배관도 확인해야하므로 상대적으로 누수 확인이 어려울 수 있습니다.

먼저 냉수배관에 누수가 있는지 확인하기 위해 보일러실로 가서 냉수 공급 밸브를 잠급니다.
다시 계량기 밸브를 잠그고 약5분을 기다립니다. 5분 경과후 수도 계량기 밸브를 열었을 때 별침이 돌면 냉수(상수도)에 누수가 있는 것입니다. 즉, 보일러(온수)로 물이 들어가기 전에 누수가 있는 것입니다.
그런데 냉수 공급 밸브를 잠그었을때는 별침이 돌지 않다가 보일러 밑 냉수 급수 밸브를 열었을 때 별침이 돈다면 이것은 온수에 누수가 있는 것입니다.

수도계량기로 누수를 점검할 수 없는 경우 / 누수가 아닌데 수도 요금이 많이 나오는 경우 / 누수 방지 공사 후에도 수도 요금이 많이 나오는 경우

수도계량기 별침이 돌아가면 모두 누수일까요?(10:33)

수도를 사용하지 않는데 수도계량기의 별침이 돌아가는 것은 냉수배관과 온수배관상에 누수 누수가 있을 때 발생하는 대표적인 특징입니다. 하지만 절대적인 것은 아닙니다.

위 동영상의 0:50~1:50 부분을 보시면 별침이 한 방향으로만 움직이직 않고 시계방향으로 움직였다가 반시계방향으로 움직였다가 하고 별침이 도는 속도가 일정하지 않습니다. 이 경우에는 수도 계량기에서 수도꼭지 사이의 누수가 아닙니다.

이것은 누수로 인해서 움직이는 것이 아닌 불안정한 수압으로 인해 움직이는 현상입니다.

불안정한 수압의 원인은 고지대이어서 펌프를 설치하였다거나 1개의 급수배관을 이용하는 다수의 시설 중 한 곳에서 수도물을 풍부하게 사용하기 위해 펌프를 설치하여 발생하는 이상유속 때문입니다.

위에 동영상은 해결방법으로 체크밸브, 역류방지형 수도계량기, 감압밸브를 사용할 것을 제안하고 있습니다.

아래의 동영상은 유입되게 하는 체크밸브를 달아 놓아서 계량기가 올라가기만 하고 내려가지는 않아 수도 요금이 많이 나오는 경우입니다. 감압밸브가 적당해 보입니다.

PB 수도 배관 누수

아래의 게시글로 정리하였습니다.

PB 수도 배관의 누수 원인과 예방 방법

하수도 누수

하수도 누수의 원인과 문제점들

하수도 누수에는 다음과 같은 것들이 있습니다.

• 배관의 노후화
• 배관의 시공 불량
• 외부 충격
• 배관의 변형
• 배관의 결함

배관의 노후화는 하수도 누수의 가장 큰 원인입니다. 배관은 시간이 지나면 부식이나 마모가 발생하여 누수가 발생할 수 있습니다. 배관의 시공 불량도 하수도 누수의 원인이 됩니다. 배관이 제대로 설치되지 않으면 부착 부위에서 누수가 발생할 수 있습니다. 외부 충격으로 인해 배관이 파손되면 누수가 발생할 수 있습니다. 배관이 변형되면 누수가 발생할 수 있습니다. 배관에 결함이 있으면 누수가 발생할 수 있습니다.

하수도 누수는 다음과 같은 문제를 일으킬 수 있습니다.

• 누수로 인한 물 손실
• 침수로 인한 피해
• 악취 발생
• 세균 감염

하수도 누수의 예방책들

하수도 누수를 방지하기 위해서는 다음과 같은 방법을 사용할 수 있습니다.

• 배관의 정기적인 점검 및 보수
• 배관의 시공 시 철저한 품질 관리
• 외부 충격에 의한 배관 파손 방지
• 배관의 변형 방지
• 배관의 결함 여부 확인

하수도 누수를 발견하면 즉시 전문가를 통해 수리를 받아야 합니다. 하수도 누수를 방치하면 큰 피해를 발생시킬 수 있습니다.

가스누수탐지와 청음탐지의 순서

일반적으로는 가스누수탐지를 먼저 하는 것이 좋습니다.

가스누수탐지는 빠르고 간편하게 가스누수를 탐지할 수 있기 때문에, 가스누수의 위험을 최소화할 수 있습니다. 가스누수탐지를 통해 가스누수가 발견되지 않으면, 청음탐지를 통해 작은 가스누수를 탐지할 수 있습니다.

누수 탐지 방법( 가스누수탐지 방법 vs 청음탐지 방법)

가스누수탐지 방법

가스누수탐지 방법은 다음과 같습니다.

• 가스 누설 탐지기 사용: 가스 누설 탐지기는 가스누수를 감지하는 장치입니다. 가스 누설 탐지기를 가스관이나 배관 근처에 대고 있으면, 가스누수가 있는 곳에서 경고음이 울립니다.
• 비누 거품 사용: 비누 거품을 가스관이나 배관 근처에 바르면, 가스누수가 있는 곳에서 거품이 생깁니다.
• 감각 확인: 가스누수의 냄새를 맡거나, 가스누수가 있는 곳에서 소리가 나는지 확인합니다.

청음탐지 방법

청음탐지 방법은 다음과 같습니다.

• 청각을 이용하여 가스누수 소리를 듣습니다.
• 청음기를 사용하여 가스누수 소리를 증폭하여 듣습니다.

주의사항

가스누수탐지와 청음탐지를 수행할 때는 다음과 같은 사항에 주의해야 합니다.

• 가스 누출 탐지기, 비누 거품, 감각 확인을 통해 가스누수가 발견되면, 즉시 가스 공급을 차단하고, 환기를 시킵니다.
• 청음탐지를 수행할 때는 안전모, 방화복, 장갑 등을 착용합니다.
• 청음탐기를 사용할 때는 가스관이나 배관 근처에서 멀리 떨어져서 사용합니다.

결론

가스누수탐지와 청음탐지는 모두 가스누수를 탐지하는 방법이지만, 각각의 장단점이 있으므로 상황에 따라 적절한 방법을 선택해야 합니다. 일반적으로 가스누수탐지를 먼저 하는 것이 좋으며, 가스누수탐지를 통해 가스누수가 발견되지 않으면, 청음탐지를 통해 작은 가스누수를 탐지할 수 있습니다.

가스누수탐지와 청음탐지는 모두 가스누수를 탐지하는 방법이지만, 각각의 장단점이 있으므로 상황에 따라 적절한 방법을 선택해야 합니다.

가스누수탐지의 장단점

• 장점: 빠르고 간편하게 가스누수를 탐지할 수 있습니다.
• 단점: 작은 가스누수를 탐지하기 어려울 수 있습니다.

청음탐지의 장단점

• 장점: 작은 가스누수를 탐지할 수 있습니다.
• 단점: 시간이 오래 걸리고, 경험이 필요합니다. 수족관, 냉동설비, 정화조, 세탁실 등 소음이 많거나 100평이 넘는 공간과 같이 면적이 큰 현장에서는 탐지에 어려움이 많습니다. 아래의 동영상은 이런 조건을 다 갖추고 있어 누수 탐지를 포기한 사례입니다.

제주누수탐지 – 이 현장은 포기할 수 밖에 없다.(7:07)

23.10.21기준, 조회수 1,369회 2023. 10. 13

제주시 대정읍에 있는 관광시설입니다. 펜션에 식당, 잡화점, 카페까지 여러 시설이 하나의 건물에 있습니다. 지하 바닥에 물이 고여 누수탐지를 요청하셨는데 지하에는 기계실, 직원숙소, 세탁실, 잡화점, 연못, 카페, 조리시설, 냉동기, 수족관 등 아주 많은 시설이 있습니다. 누수량이 적지는 않았는데 탐지를 포기할 수 밖에 없는 상황에 이르고 말았네요.

누수 탐지기들

아래의 탐지기들은 계량기와 수도꼭지 사이에 누수를 탐지하는 기기들입니다.

질소를 주입한 후 가스탐지기로 누수되는 부분을 찾아냅니다. 누수 되는 부분을 찾아낸 후에는 실제 물을 연결하여 다시 확인합니다. 누수를 수리한 후에도 잘 되었는지 확인해줍니다.

가스식 누수탐지기 DS-H7000

DS-H6000 후속 제품

옥션 가격 2,850,000 원( http://itempage3.auction.co.kr/DetailView.aspx?itemno=B326333205 )

아래의 동영상은 질소를 주입하여 씽크대로 연결되는 내부벽 안에 상수도 배관의 누수를 찾아 촬영한 영상입니다. 벽과 바닥은 직각이므로 ㄱ자 밸브 연관 부속을 이용해야했는데 대충 휘게 하여 타설을 한 것이 30년의 세월이 흘러 틈이 생겨서 물이 세던 것입니다. 장비가 없다면 이렇게 작은 누수 구멍을 찾는 것은 거의 불가능할 것입니다.

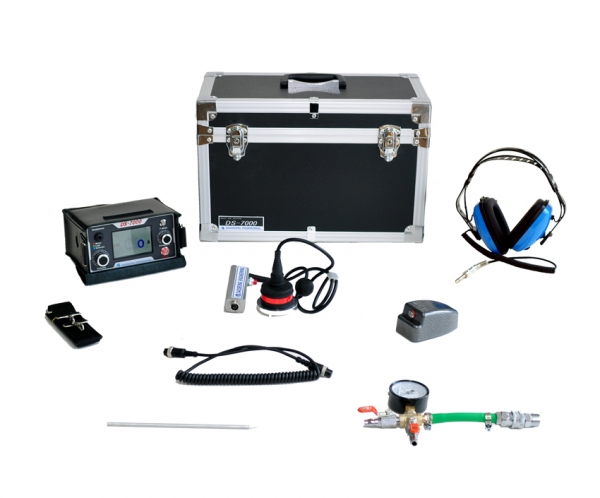

청음식 누수탐지기 DS-7000

2021년형 최고급 누수탐지기 DS-7000 모델애 대한 제품 정보입니다.

1. 개발 배경

이 번 제품은 국내 최초의 컬러 LCD 제품으로 기존 제품의 상품성과 성능을 한 층 업그레이드한 제품입니다.

즉 기존의 아나로그형인 DS-950A 장점과 디지탈 최신형의 DS-50d 장점을 결합하고 부족했던 부분을 보완하여 완벽한 제품으로 만들어진 제품입니다. 1년 넘게 몇 번의 회로 설계와 테스트를 걸쳐 만들어진 제품으로 탐사자들의 요구에 맞게 만들어진 제품입니다.

2. 본체

기존 DS-50d의 탐지 능력과 디지탈 회로의 잡음 처리 능력은 이미 소비자들로 부터 우수성을 입증 받았습니다. 여기에 좀 더 화면과 필터 부분의 회로를 개선하여 잡을을 줄이는데 공을 들었습니다. 따라서 사용은 편리하고 탐지 능력을 좀 더 우수하게 만들어진 제품입니다. 그리고 헤드폰 단자는 위로 올려 편리하게 했으며 실수로 전원스위치를 켜 놓으면 자동으로 꺼지게 해서 방전되었던 부분도 개선되었습니다.

3. 필터

기존 DS-50d 모델에 비해서 가장 눈에 뛰는 부분입니다.  기존 제품은 버튼식으로 정해진 필터를 선택하여 사용하므로 필터에 대한 미세한 조절을 못했습니다.  하지만 DS-7000 모델은 필터 대역을 고역-중역-저역 3단계로 나누면서 다시 아나로그식 필터를 통해서 각 대역마다 미세한 조절이 가능하도록 제작 되었습니다. 따라서 정해진 필터가 아닌 탐사자 마음대로 필터를 조절할 수 있어 기존에 고역에서 쏘는 소리를 조절할 수 있습니다.

4. 화면

국내 최초로 채택된 풀 컬러 LCD는 상품성과 시인을 높였습니다.

누수음에 대한 반응 속도를 높여 좀 더 안정적이고 시인성 높은 컬러 LCD 화면은 누수 지점을 파악하는데 효과가 있습니다. 누수음은 숫자와 함께 그래프로 나타나며 각각의 반응은 탐사에 도음을 줍니다.

5. 탐지 능력

기존 제품의 회로 개선이 아닌 새롭게 설계된 회로는 기존 제품보다 잡은은 적으면서 탐지 능력을 더 높였습니다.

6. 추가 옵션

이 모델에는 추가로 옵션을 2가지를 추가하여 사용 할 수 있습니다.

첫째로 외부 전용 헤드폰입니다.

일제 아시다 제품으로 외부 모드인 LOW 모드에서 사용되며 기존 헤드폰 보다 몇 배의 증폭을 도와 땅속의 매설 배관 누수를 찾을 때 도움을 줍니다.

둘째로 옥내 전용 G2 센서입니다.

G2센서는 멀티1 제품에 처음으로 적용시킨 센서로 옥내 탐사를 담당하고 있는 팜센서를 대신하여 쓸 수 있으며 편리하게 일어 서서 탐사를 할 수 있는 장점이 있습니다.

상관식 누수탐지기

개요

상관식 누수탐지기는 누수 지점을 정확하게 측정하기 위해 상관식 분석을 사용하는 누수 탐지기입니다. 상관식 분석은 두 개의 신호의 시간차를 측정하여 두 신호가 서로 관련되어 있는지 여부를 확인하는 방법입니다.

상관식 누수탐지기는 두 개의 센서를 사용하여 누수 지점의 진동음을 측정합니다. 두 센서 사이의 거리와 누수 지점의 위치를 알고 있다면, 두 센서에서 측정된 진동음의 시간차를 계산할 수 있습니다. 이 시간차를 사용하여 누수 지점을 정확하게 측정할 수 있습니다.

상관식 누수탐지기는 다음과 같은 장점이 있습니다.

• 높은 정확도: 상관식 분석은 두 신호의 시간차를 매우 정확하게 측정할 수 있습니다. 따라서 누수 지점을 매우 정확하게 측정할 수 있습니다.
• 빠른 측정 속도: 상관식 분석은 매우 빠른 속도로 측정할 수 있습니다. 따라서 누수 지점을 신속하게 찾을 수 있습니다.
• 다양한 환경에서 사용 가능: 상관식 누수탐지기는 다양한 환경에서 사용할 수 있습니다.

상관식 누수탐지기는 다음과 같은 분야에서 사용됩니다.

• 수처리 시설: 상관식 누수탐지기는 수처리 시설의 배관에서 누수를 탐지하는 데 사용됩니다.
• 가스 배관: 상관식 누수탐지기는 가스 배관에서 누수를 탐지하는 데 사용됩니다.
• 지하 매설 배관: 상관식 누수탐지기는 지하 매설 배관에서 누수를 탐지하는 데 사용됩니다.

상관식 누수탐지기는 누수 지점을 정확하게 측정하기 위한 효과적인 방법입니다. 다양한 환경에서 사용할 수 있기 때문에 다양한 분야에서 활용될 수 있습니다.

대표적인 상품

상관식 누수탐지기의 대표적인 상품은 다음과 같습니다.

• AQUAscan 610: 구터만(Gutermann)에서 제조한 상관식 누수탐지기입니다. 가볍고 휴대하기 쉬운 제품으로, 다양한 배관 재질에서 누수를 탐지할 수 있습니다.새 창에서 열기www.hysc.krAQUAscan 610 상관식 누수탐지기
• Permalog: 로스앤젤레스 시에 기반을 둔 회사인 Perma-Line에서 제조한 상관식 누수탐지기입니다. 높은 정확도와 민감도를 제공하는 제품으로, 지하 매설 배관의 누수를 탐지하는 데 적합합니다.새 창에서 열기m.blog.naver.comPermalog 상관식 누수탐지기
• MicroCorr 6: 영국의 Palmer Engineering에서 제조한 상관식 누수탐지기입니다. 소형, 경량의 제품으로, 좁은 공간에서도 쉽게 사용할 수 있습니다.새 창에서 열기www.jceng.co.krMicroCorr 6 상관식 누수탐지기

이러한 상관식 누수탐지기는 다양한 분야에서 사용됩니다. 수처리 시설, 가스 배관, 지하 매설 배관 등에서 누수를 탐지하는 데 사용됩니다.

상관식 누수탐지기를 선택할 때는 다음과 같은 사항을 고려해야 합니다.

• 누수 탐지 범위: 상관식 누수탐지기는 누수의 크기와 위치에 따라 탐지 범위가 달라집니다.
• 정확도: 상관식 누수탐지기는 누수 지점을 정확하게 측정하는 것이 중요합니다.
• 사용 편의성: 상관식 누수탐지기는 사용하기 쉬워야 합니다.
• 가격: 상관식 누수탐지기는 가격대가 다양합니다. 예산에 맞는 제품을 선택하는 것이 중요합니다.

---

참고자료 : 1. 김포시 누수민원 – 맑은물사업소
